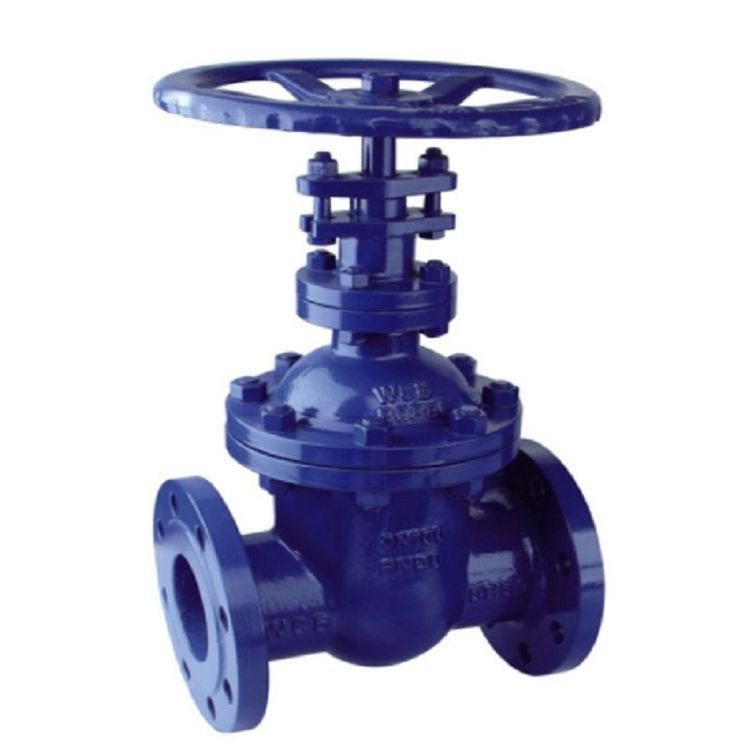

วาล์วประตูแบบไม่มีก้าน Z45H

บทนำของวาล์วประตูหน้าแปลนก้านไม่ขึ้น Z45H:

วาล์วประตูก้านไม่ขึ้น Z45H เรียกอีกอย่างว่าวาล์วประตูก้านหมุน (เรียกอีกอย่างว่าวาล์วประตูลิ่มแบบไม่ขึ้น) น็อตสเตมตั้งอยู่บนประตู และวงล้อจักรจะหมุนก้านเพื่อหมุนและยกประตูขึ้น โดยปกติจะมีด้ายสี่เหลี่ยมคางหมูอยู่ที่ด้านล่างของก้าน เมื่อผ่านเกลียวที่ด้านล่างของวาล์วและร่องนำบนแผ่นดิสก์แล้วการเคลื่อนที่แบบหมุนจะเปลี่ยนเป็นการเคลื่อนที่เชิงเส้นนั่นคือแรงบิดในการทำงานจะเปลี่ยนเป็นแรงขับ เมื่อเปิดวาล์ว เส้นทางการไหลจะชัดเจนเมื่อความสูงของประตูยกเท่ากับขนาดวาล์ว 1:1 แต่ตำแหน่งนี้ไม่สามารถตรวจสอบได้ระหว่างการทำงาน ในการใช้งานจริง จุดยอดของก้านเป็นเครื่องหมาย กล่าวคือ ตำแหน่งไม่เคลื่อนที่ เป็นตำแหน่งเปิดเต็ม เมื่อพิจารณาถึงการเปลี่ยนแปลงของอุณหภูมิ นำไปสู่การล็อกปรากฏการณ์ มักจะเปิดไปที่ตำแหน่งบนสุด แล้วกลับ 1/2~1 รอบ เป็นตำแหน่งของวาล์วเปิดเต็มที่ ดังนั้น ตำแหน่งเปิดเต็มของวาล์วจะถูกกำหนดโดยตำแหน่งของเกต (เช่น จังหวะ)

แอปพลิเคชัน:

วาล์วประตูหน้าแปลนก้านไม่ขึ้น Z41H ใช้กับน้ำประปา น้ำเสีย ก่อสร้าง ปิโตรเลียม เคมี อาหาร ยา สิ่งทอ พลังงานไฟฟ้า การต่อเรือ โลหะ ระบบพลังงาน ฯลฯ

คำอธิบาย:

คุณสมบัติของสินค้า:

1, พวงมาลัยและก้านวาล์วเชื่อมต่อกันและค่อนข้างนิ่งเมื่อเปิดและปิดวาล์วก้านที่ไม่ขึ้น มันถูกเปิดและปิดโดยการหมุนก้านวาล์วที่จุดคงที่เพื่อขับแผ่นวาล์วขึ้นและลงเกท

2. สกรูยกของหมุนได้เท่านั้นและไม่ขยับขึ้นและลง มีเพียงแท่งไม้เท่านั้นที่เปิดออก และน็อตถูกยึดไว้บนแผ่นประตู น็อตยึดกับประตู ซึ่งถูกยกขึ้นโดยการหมุนของสกรู โดยไม่มีกรอบประตูที่มองเห็นได้

3. มองไม่เห็นก้านสกรู ตรงกันข้าม วาล์วประตูหน้าแปลนก้านที่เพิ่มขึ้นสามารถมองเห็นได้

ข้อมูลจำเพาะ:
